  • ZHT120-2*10A过孔滑环
  • ZHT120-2R10A过孔滑环1.jpg

ZHT120-2*10A过孔滑环 类别:更大孔径ø

  • 通路数2 线
  • 外径x长度(mm)ø120 mm
  • 电压( AC/DC)0~240 VDC/VAC
  • 转速范围0-250rpm
  • 额定电流10安/线
  • 触点材料贵金属:金-金

使用与安装方式QQ支持:1198705312

咨询客服,我们为您推荐最适合你的产品!

ZHT120-2*10A过孔滑环产品特点:
1、不损伤导线360°无限制旋转传输数据信号;
2、电源和控制信号传输结合;
3、金对金触点保证超长寿命,密封式设计,高防护,免维护;
4、运转平滑,力矩低;
5、极低电气噪音,低接触电阻,无摩擦;
6、高带宽传输能力,兼容多数据总线协议,模拟和数字信号的转换。

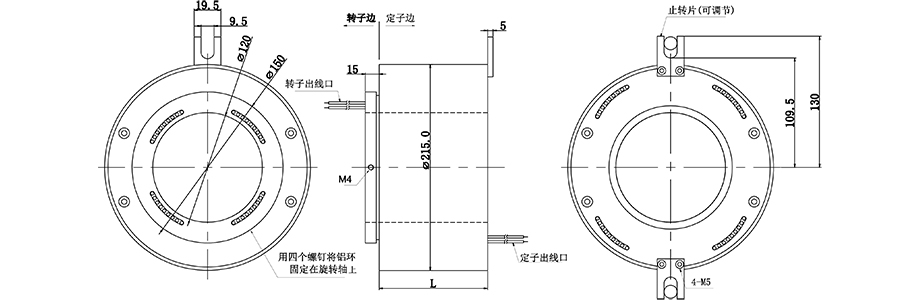

产品图纸


型号列表

产品型号
线路数 长度L(mm)
10A或以上 信号或0-5A
ZHT120-2*10A 2*10A 0
ZHT120-4*10A&12*2A 4*10A 12*2A


技术参数

技术参数

通路数

2线

工作寿命

≥6000万转

认  证

CE、RoHS

转速范围

0-250rpm

工作湿度

0~85%RH

工作温度

-20℃+60℃

触点材质

贵金属/金-金

外壳材料

铝合金

额定电压

0~240 VDC/VAC

防护等级

IP51(更高需求可定制)

绝缘电阻

500MΩ@250VDC/AC

耐压强度

500V@50HZ,60s无击穿

防护等级

IP51(更高需求可定制)

导线长度

250mm,可以定制线长、线径、颜色

转动扭矩

0.05N.m+0.02N.m/6路

导线规格

耐高温镀银铁氟龙 #AWG14#

注意:1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关.

           2、电气噪音与工作转速,电流,电压精密相关.


导线色码

导线色码表
环数 1
2 3 4 5 6
颜色  黑   褐   红   橙   黄   绿
环数        10  11  12
颜色  灰   白  粉红 浅蓝
环数 13 14 15 16 17 18
颜色
白黑 白褐 白红 白橙 白黄 白绿
环数
19 20 21 22
23 24
颜色
 白蓝   白紫   白灰   透明   白粉  白浅蓝
注意:如果您需要的线数超过了我们表格中的颜色数量,我们将会按表格顺序依次重复颜色,并在产品完成后使用套管区分标识。

■ 环路数                                       ■ 外壳材料

■ 防护等级                                   ■ 更高转数

■ 导线长度                                   ■ 端子接插件

■ 专用导线                                   ■ 工作温度

■ 防盐雾

■ 外壳可反装

■ 闭路监控云台

■ 机械手

■ 医疗卫生设备

■ 旋转工作平台

■ 流水线生产、工业控制设备
