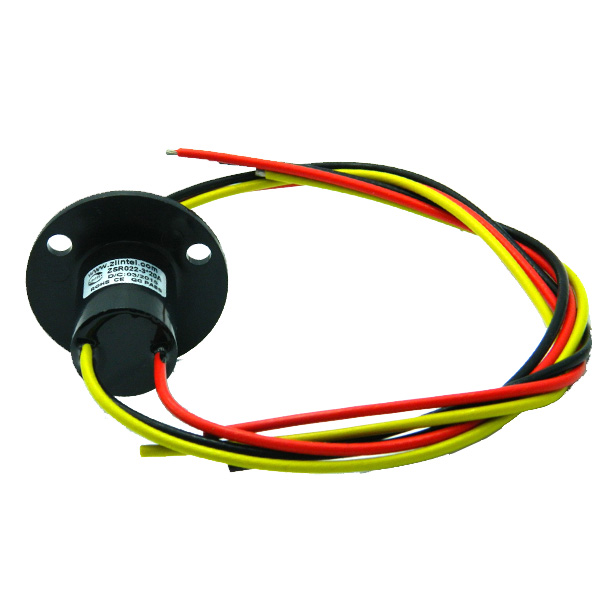

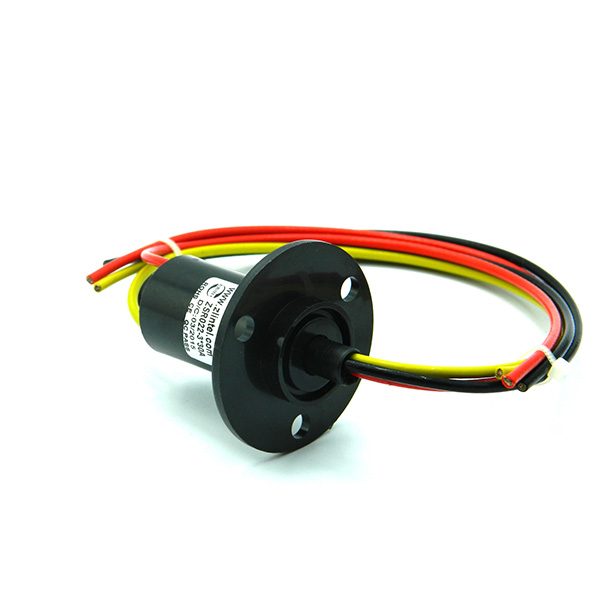

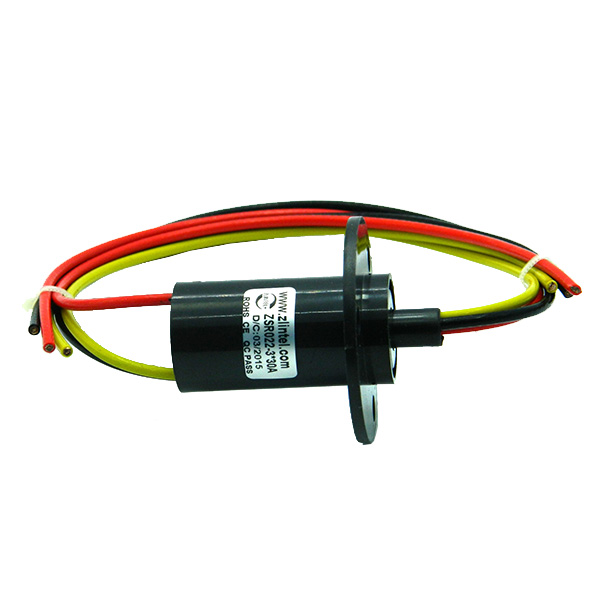

ZSR022-3R30A帽式导电滑环产品特点：
1、精密紧凑的内部结构设计360°旋转通电，导线不会相互缠绕，不绞断线；
2、稳定平滑、低扭力的顺畅运行可同时对电信号、高清视频、高频信号、指令控制、数据传输、伺服电机等多种信号、功率的混合传输；
3、导电环采用V槽设计经军工级进口耐磨金处理，保证极低电阻波动和超长工作寿命。
1、精密紧凑的内部结构设计360°旋转通电，导线不会相互缠绕，不绞断线；
2、稳定平滑、低扭力的顺畅运行可同时对电信号、高清视频、高频信号、指令控制、数据传输、伺服电机等多种信号、功率的混合传输；
3、导电环采用V槽设计经军工级进口耐磨金处理，保证极低电阻波动和超长工作寿命。
| 技术参数 | |||
| 通路数（线数） | 3 线 | 额定电流 | 30 安/线 |
| 额定电压 | 0~240 VDC/VAC | 转速范围 | 0-250rpm |
| 接触点材质 | 贵金属：金-金 | 导电环材质 | 低电阻耐磨铜合金贵金属材质 |
| 绝缘电阻 | 500MΩ@250VDC/AC | 耐压强度 | 500V@50HZ，60s无击穿 |
| 接触电阻变化值 | 静态≤8mΩ | 工作温度 | -20℃+60℃ |
| 外 径 | ø22 mm | 外壳材料 | 工程塑料或金属材质 |
| 导线规格 | 耐高温铁氟龙AWG26# 低电阻镀银铁氟龙线 | 导线长度 | 200mm，可以定制线长、线径、颜色 |
| 认 证 | CE、RoHS | 防护等级 | IP51 |
注意：
1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关。
2、电气噪音与工作转速，电流，电压精密相关。
导线色码表
线序号
颜色
线序号
颜色
线序号
颜色
线序号
颜色
1
黑
2
黄
3
红
■ 环路数
■ 外壳材料
■ 防护等级
■ 更高转数
■ 导线长度
■ 端子接插件
■ 专用导线
■ 防盐雾
■ 工作温度
■ 外壳可反装
■ 外壳材料
■ 防护等级
■ 更高转数
■ 导线长度
■ 端子接插件
■ 专用导线
■ 防盐雾
■ 工作温度
■ 外壳可反装
■ 闭路监控云台
■ 机械手
■ 医疗卫生设备
■ 旋转工作平台
■ 流水线生产、工业控制设备
■ 机械手
■ 医疗卫生设备
■ 旋转工作平台
■ 流水线生产、工业控制设备
