  • ZHT010-06A帽式通孔滑环

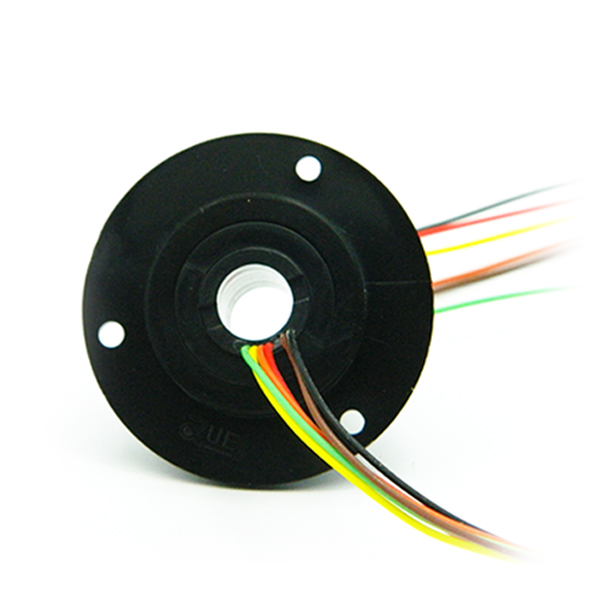

  • ZHT010-06A帽式通孔滑环1.jpg

ZHT010-06A帽式通孔滑环 类别:ø10mm帽式通孔

  • 通路数6 线
  • 外径x长度(mm)ø10mm
  • 电压( AC/DC)0~240 VDC/VAC
  • 转速范围0-250rpm
  • 额定电流2安培/通路
  • 触点材料贵金属:金-金

使用与安装方式QQ支持:1198705312

咨询客服,我们为您推荐最适合你的产品!

ZHT010-06A帽式通孔滑环产品特点:
1、360°无限制同芯圆旋转不缠绕、不绞断导线稳定安全传输电子能源信号;
2、电源和控制信号传输结合;
3、金对金触点保证超长寿命,密封式设计,高防护,免维护;
4、运转平滑,力矩低;
5、极低电气噪音,低接触电阻,无摩擦;
6、高带宽传输能力,兼容多数据总线协议,模拟和数字信号的转换。

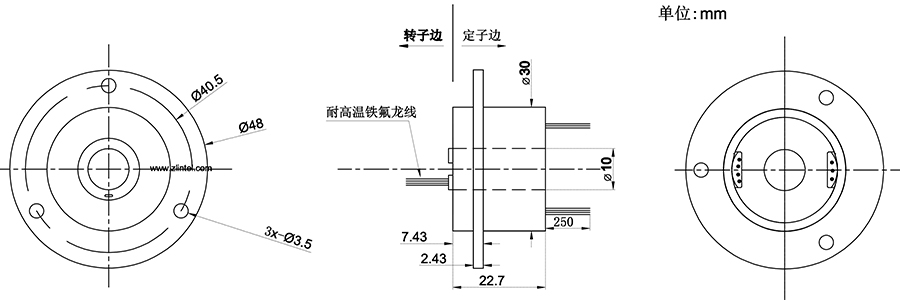

产品图纸


技术参数

技术参数

通路数(线数)

6线

额定电

2 安/线

额定电压

0~240 VDC/VAC

转速范围

0-250rpm

接触点材质

贵金属:金-金

导电环材质

低电阻耐磨铜合金贵金属材质

绝缘电阻

500MΩ@250VDC/AC

耐压强度

500V@50HZ,60s无击穿

接触电阻变化值

静态≤8mΩ

工作温度

-20℃+60℃

外  径

ø30mm

外壳材料

工程塑料或金属材质

导线规格

耐高温铁氟龙AWG28# 低电阻镀银铁氟龙线

导线长度

200mm,可以定制线长、线径、颜色

认  证

CE、RoHS

防护等级

IP51(更高需求可定制)

内    ø10mm

注意:1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关.
        2、电气噪音与工作转速,电流,电压精密相关.


导线色码
导线色码表
环数 1
2 3 4 5 6
颜色  黑   褐   红   橙   黄   绿
环数        10  11  12
颜色  灰   白  粉红 浅蓝
环数 13 14 15 16 17 18
颜色
白黑 白褐 白红 白橙 白黄 白绿
环数
19 20 21 22
23 24
颜色
 白蓝   白紫   白灰   透明   白粉  白浅蓝

注意:如果您需要的线数超过了我们表格中的颜色数量,我们将会按表格顺序依次重复颜色,并在产品完成后使用套管区分标识。


■ 环路数                                       ■ 外壳材料

■ 防护等级                                   ■ 更高转数

■ 导线长度                                   ■ 端子接插件

■ 专用导线                                   ■ 工作温度

■ 防盐雾

■ 外壳可反装

■ 闭路监控云台

■ 机械手

■ 医疗卫生设备

■ 旋转工作平台

■ 流水线生产、工业控制设备
