  • ZSR022-05A帽式大电流滑环2线
  • 2路5A.jpg
  • 2路5A1.jpg
  • 2路5A2.jpg

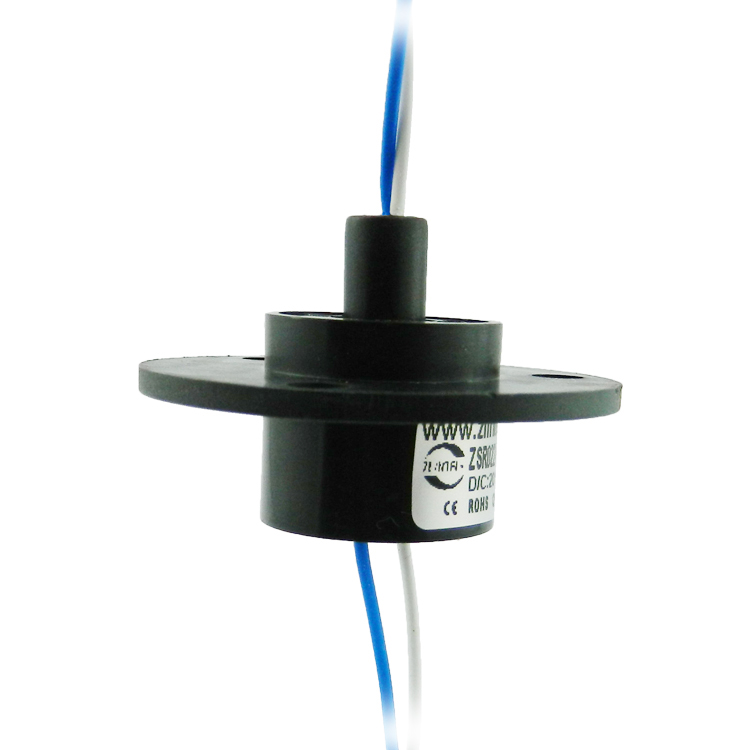

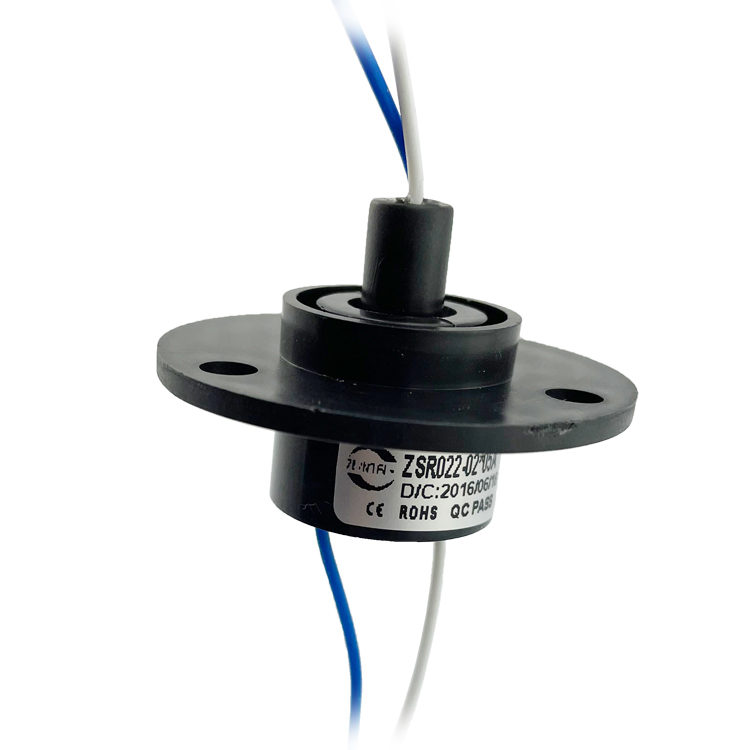

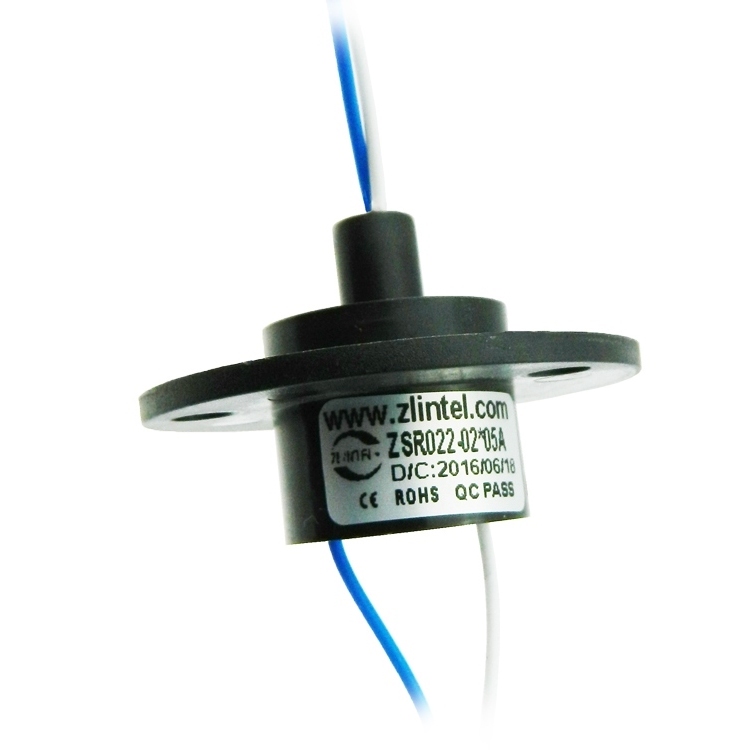

ZSR022-05A帽式大电流滑环2线 类别:大电流滑环

  • 通路数2路

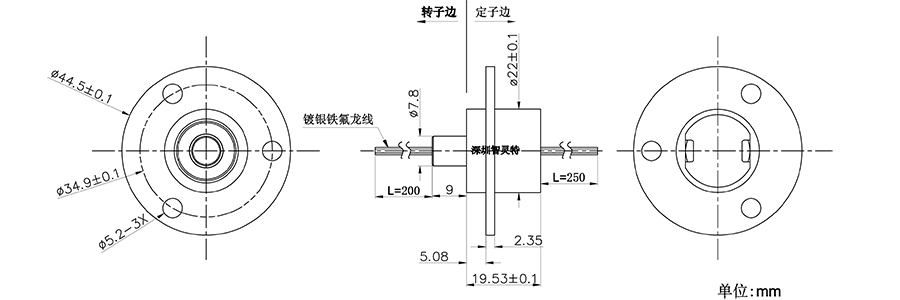

  • 外径x长度(mm)Φ22mm 长度19.53mm
  • 电压( AC/DC)220V AC/DC
  • 转速范围0-200rpm
  • 额定电流5安/线
  • 触点材料贵金属:金-金

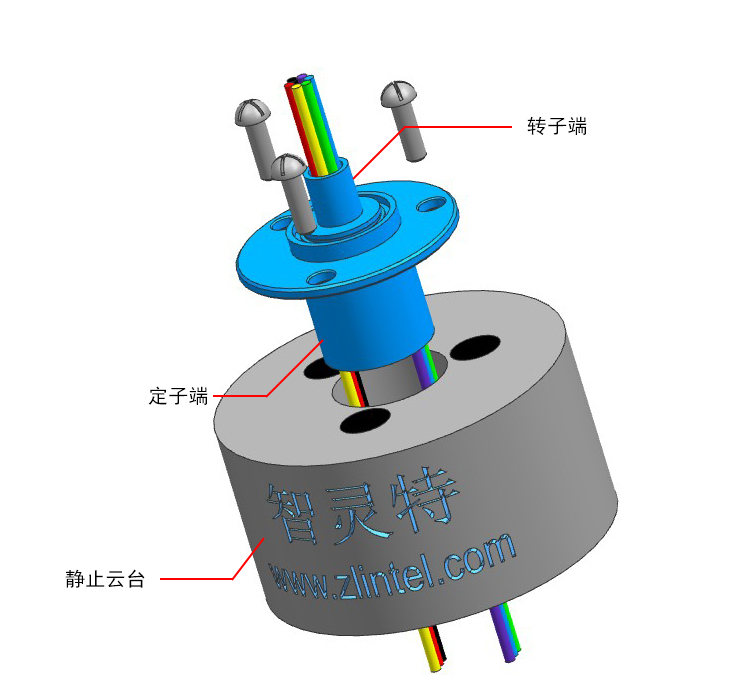

使用与安装方式QQ支持:1198705312

咨询客服,我们为您推荐最适合你的产品!

ZSR022-02-5A帽式大电流导电滑环产品特点:
1、 精密紧凑的内部结构设计360°旋转通电,导线不会相互缠绕,不绞断线;
2、 稳定平滑、低扭力的顺畅运行可同时对电信号、高清视频、高频信号、指令控制、数据传输、伺服电机等多种信号、功率的混合传输;

3、导电环采用V槽设计经军工级进口耐磨金处理,保证极低电阻波动和超长工作寿命

4、转子与定子线使用对应的颜色,使得连接电路时更方便更快捷


技术参数
通路数(线数) 2 线 额定电流 5 安/线
额定电压 0~240 VDC/VAC  转速范围 0-100rpm
接触点材质 贵金属:金-金 导电环材质 低电阻耐磨铜合金贵金属材质
绝缘电阻 500MΩ@250VDC/AC 耐压强度 500V@50HZ,60s无击穿
接触电阻变化值 静态≤8mΩ 工作温度 -20℃+60℃
外  径 ø22 mm 外壳材料 工程塑料或金属材质
导线规格 耐高温铁氟龙AWG14# 低电阻镀银铁氟龙线 导线长度 250mm,可以定制

■ 环路数
■ 外壳材料
■ 防护等级
■ 更高转数
■ 导线长度
■ 端子接插件
■ 专用导线
■ 防盐雾
■ 工作温度
■ 外壳可反装
■ 闭路监控云台
■ 机械手
■ 医疗卫生设备
■ 旋转工作平台

■ 流水线生产、工业控制设备

■需要通过的电流大,但空间不足滑环尺寸要小的设备




注意事项:

●滑环本体不得做承重作用,滑环导线也不允许承受外部拉力。

●滑环属于精密电气元件,其工作环境应处于干燥、少尘的状态下,如必须在恶劣环境下工作,应酌情增加额外防护措施

●滑环安装过程中,需要格外注意保护导线,避免因安装问题导致绝缘层损坏,影响其使用寿命和产品品质。
