ø22mm帽式滑环
全国服务热线133 2298 6436

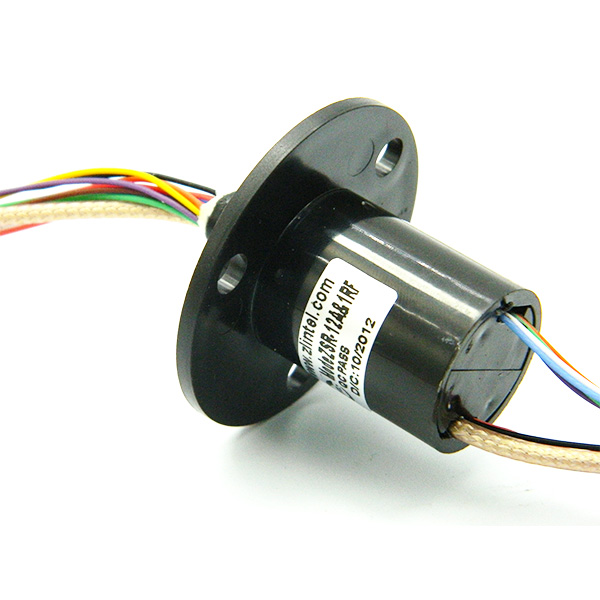

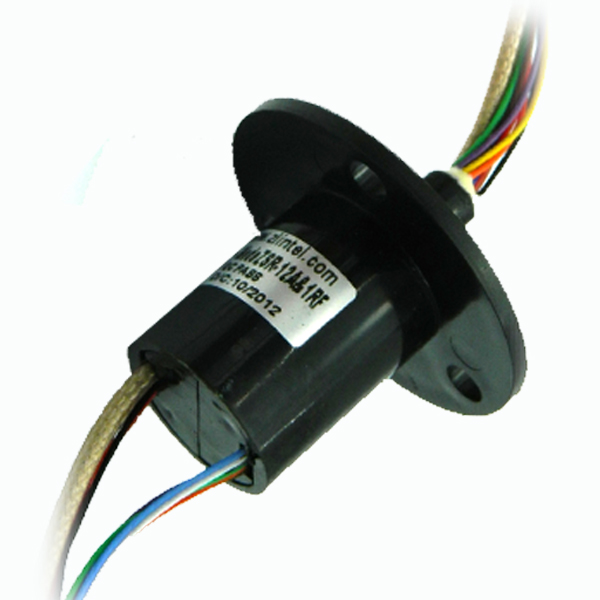

  • ZSR022-12A&1RF帽式导电滑环
  • ZSR-12A&1RF帽式导电滑环1.jpg

ZSR022-12A&1RF帽式导电滑环 类别:ø22mm帽式滑环

  • 通路数12 线
  • 外径x长度(mm)ø22 mm
  • 电压( AC/DC)0~240 VDC/VAC
  • 转速范围0-250rpm
  • 额定电流2安/线
  • 触点材料贵金属:金-金

使用与安装方式QQ支持:1198705312

咨询客服,我们为您推荐最适合你的产品!

ZSR022-12A&1RF帽式导电滑环产品特点:
1、 精密紧凑的内部结构设计360°旋转通电,导线不会相互缠绕,不绞断线;
2、 稳定平滑、低扭力的顺畅运行可同时对电信号、高清视频、高频信号、指令控制、数据传输、伺服电机等多种信号、功率的混合传输;
3、导电环采用V槽设计经军工级进口耐磨金处理,保证极低电阻波动和超长工作寿命

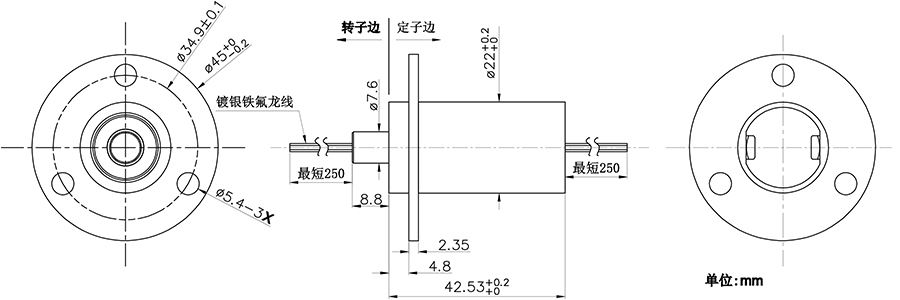

产品图纸


技术参数

技术参数

通路数(线数)

12线

额定电

2安/线

额定电压

0~240 VDC/VAC

转速范围

0-250rpm

接触点材质

贵金属:金-金

导电环材质

低电阻耐磨铜合金贵金属材质

绝缘电阻

500MΩ@250VDC/AC

耐压强度

500V@50HZ,60s无击穿

接触电阻变化值

静态≤8mΩ

工作温度

-20℃+60℃

外  径

ø22mm

外壳材料

工程塑料或金属材质

导线规格

耐高温铁氟龙AWG28# 低电阻镀银铁氟龙线

导线长度

250mm,可以定制线长、线径、颜色

认  证

CE、RoHS

防护等级

IP51(更高需求可定制)

注意:1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关.

           2、电气噪音与工作转速,电流,电压精密相关.


导线色码

导线色码表
环数 1
2 3 4 5 6
颜色  黑   褐   红   橙   黄   绿
环数        10  11  12
颜色  灰   白  粉红 浅蓝
环数 13 14 15 16 17 18
颜色
白黑 白褐 白红 白橙 白黄 白绿
环数
19 20 21 22
23 24
颜色
 白蓝   白紫   白灰   透明   白粉  白浅蓝
注意:如果您需要的线数超过了我们表格中的颜色数量,我们将会按表格顺序依次重复颜色,并在产品完成后使用套管区分标识。

■ 环路数                                       ■ 外壳材料

■ 防护等级                                   ■ 更高转数

■ 导线长度                                   ■ 端子接插件

■ 专用导线                                   ■ 工作温度

■ 防盐雾

■ 外壳可反装

■ 闭路监控云台

■ 机械手

■ 医疗卫生设备

■ 旋转工作平台

■ 流水线生产、工业控制设备
