1、 精密紧凑的内部结构设计360°旋转通电，导线不会相互缠绕，不绞断线；
2、 稳定平滑、低扭力的顺畅运行可同时对电信号、高清视频、高频信号、指令控制、数据传输、伺服电机等多种信号、功率的混合传输；
3、导电环采用V槽设计经军工级进口耐磨金处理，保证极低电阻波动和超长工作寿命。

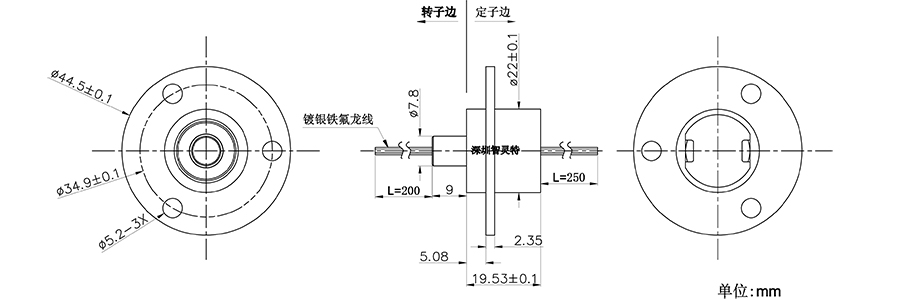

产品图纸
技术参数
|
技术参数 |
|||
|
通路数（线数） |
2线 |
额定电流 |
5安/线 |
|
外 径 |
ø22mm |
转速范围 |
0-250rpm |
|
认 证 |
CE、RoHS |
工作温度 |
-20℃+60℃ |
|
触点材质 |
贵金属：金-金 |
外壳材料 |
工程塑料或金属材质 |
|
额定电压 |
0~240 VDC/VAC |
防护等级 |
IP51（更高需求可定制） |
|
绝缘电阻 |
500MΩ@250VDC/AC |
耐压强度 |
500V@50HZ，60s无击穿 |
|
防护等级 |
IP51（更高需求可定制） |
导线长度 |
250mm，可以定制线长、线径、颜色 |
|
导电环材质 |
低电阻耐磨合金、贵金属材质 |
导线规格 |
耐高温铁氟龙 #AWG22# 低电阻镀银铁氟龙线 |
注意：1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关.
2、电气噪音与工作转速，电流，电压精密相关.
导线色码
| 导线色码表 | ||||||
| 环数 |
1 |
2 | 3 | 4 | 5 | 6 |
| 颜色 | 黑 | 褐 | 红 | 橙 | 黄 | 绿 |
| 环数 | 7 | 8 | 9 | 10 | 11 | 12 |
| 颜色 | 蓝 | 紫 | 灰 | 白 | 粉红 | 浅蓝 |
| 环数 | 13 | 14 | 15 | 16 | 17 | 18 |
|
颜色 |
白黑 | 白褐 | 白红 | 白橙 | 白黄 | 白绿 |
|
环数 |
19 | 20 | 21 |
22 |
23 | 24 |
|
颜色 |
白蓝 | 白紫 | 白灰 | 透明 | 白粉 | 白浅蓝 |
注意：如果您需要的线数超过了我们表格中的颜色数量，我们将会按表格顺序依次重复颜色，并在产品完成后使用套管区分标识。
■ 环路数 ■ 外壳材料
■ 防护等级 ■ 更高转数■ 导线长度 ■ 端子接插件
■ 专用导线 ■ 工作温度
■ 防盐雾
■ 外壳可反装■ 闭路监控云台
■ 机械手
■ 医疗卫生设备
■ 旋转工作平台
■ 流水线生产、工业控制设备
