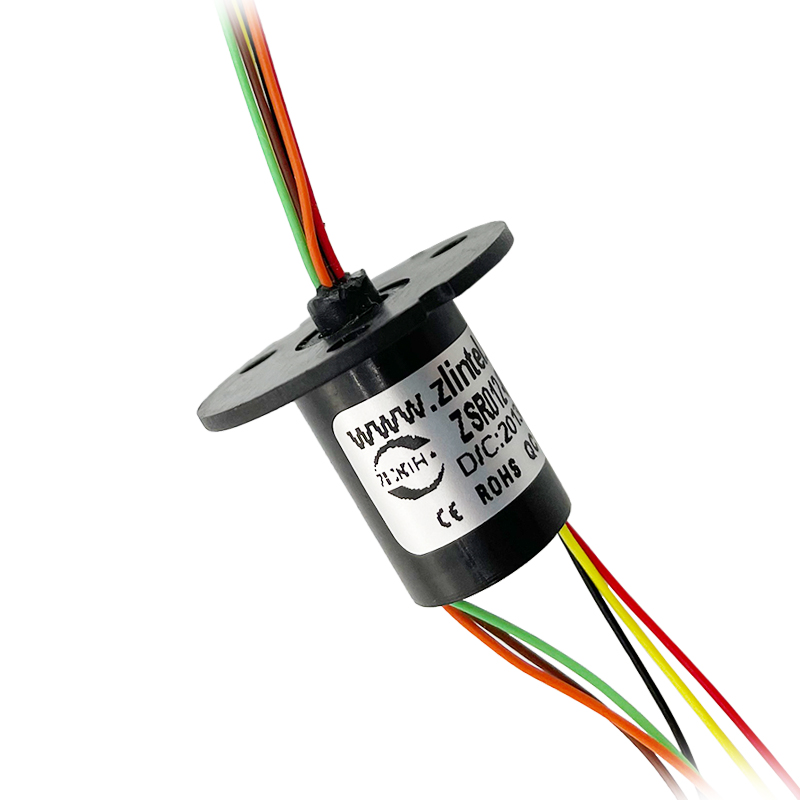

  • ZSR012-06A 帽式导电滑环6线带法兰盘
  • ZSR012-06A 帽式导电滑环6线带法兰盘1.jpg

ZSR012-06A 帽式导电滑环6线带法兰盘 类别:ø12mm帽式滑环

  • 通路数6线
  • 外径x长度(mm)ø12mm
  • 电压( AC/DC)0~240 VDC/VAC
  • 转速范围0-250rpm
  • 额定电流2安/线
  • 触点材料贵金属:金-金

使用与安装方式QQ支持:1198705312

咨询客服,我们为您推荐最适合你的产品!

1、 精密紧凑的内部结构设计360°旋转通电,导线不会相互缠绕,不绞断线;
2、 稳定平滑、低扭力的顺畅运行可同时对电信号、高清视频、高频信号、指令控制、数据传输、伺服电机等多种信号、功率的混合传输; 3、导电环采用V槽设计经军工级进口耐磨金处理,保证极低电阻波动和超长工作寿命;

技术参数

通路数(线数)

6线

额定电流

2安/线

额定电压

0~220 VDC/VAC

转速范围

0-250rpm

接触点材质

贵金属:金-金

导电环材质

低电阻耐磨铜合金贵金属材质

绝缘电阻

500MΩ@250VDC/AC

耐压强度

 500V@50HZ,60s无击穿

接触电阻变化值

静态≤8mΩ

工作温度

-20℃+60℃

外  径

ø12mm

外壳材料

工程塑料或金属材质

导线规格

耐高温低电阻镀银铁氟龙线 AWG28#

导线长度

200mm,可以定制线长、线径、颜色

认  证

CE、RoHS

防护等级

IP51

  注意:1、产品使用寿命和工作速度、工作温度、湿度及负载等使用条件强相关.
      2、电气噪音与工作转速,电流,电压精密相关.







导线色码表

线序号

颜色

线序号

颜色

线序号

颜色

线序号

颜色

1

2

3

4

5

6

绿










■ 环路数
■ 外壳材料
■ 防护等级
■ 更高转数
■ 导线长度
■ 端子接插件
■ 专用导线
■ 防盐雾
■ 工作温度
■ 外壳可反装
■ 闭路监控云台
■ 机械手
■ 医疗卫生设备
■ 旋转工作平台
■ 流水线生产、工业控制设备
